Nuclear Equipment
Qualification
원자력 성능검증

코넥은 원자력 기기와 부품에 대한 안전성능과 품질을 검증하고 있는 기업입니다.

이미지
이미지
이미지
이미지

원자력기기 성능검증이란 안전성능을
정상적으로 수행할 수 있는지 검증

최신의 설계해석기법과 실증실험방법을 활용하여 과학적이고 개관적으로 입증하는
기술로서, 일반적으로 내환경검증 (Environmental Qualification), 내진검증
(Seismic Qualification), 그리고 사고검증 (Accident Qualification)으로 구분
사고검증(AQ)

원자력안전에 관련된 중요기기 및 부품은 정상운전환경조건이나 지진발생시에 정상적으로 안전성능을 유지해야 함은 물론
원자로냉각재상실사고(LOCA), 주증기배관파단사고(MSLB), 고에너지배관파단사고(HELB) 등과 같은 최악의
설계기준사고(DBA) 발생시에도 안전성능을 유지하도록 설계 및 제작되어야 합니다.
사고검증은 설계기준사고 발생시에 동반되는 고온고압의 수증기, 고방사선, 화학약품살수 등 사고환경조건을 실제와 동일한
정도로 모의하는 사고환경시험을 수행하며, 사고환경해석을 통해 사고시험조건이나 시험기록의 만족여부를 평가 및 입증합니다.

  • 사고환경시험
    Accident Test/Harsh Environmental Test

    설계기준사고(DBA) 환경조건인 고온고압의 증기, 고수준의 방사선, 그리고 사고완화 및 확산방지를 위한 화학약품살수 등에
    의한 안전성능 영향을 평가하며, 사고환경시험은 우선 사고방사선조사시험(Accident Radiation Exposure)을 실시한 후에
    사고환경조건(사고온도/압력의 변화)을 나타내는 설계기준사고프로파일(DBA Profile)에 따라 시험을 실시합니다.
    사고환경조건 중에서의 고방사선은 다른 환경인자와 동시에 시험모의하기가 불가능하기 때문에 사고방사선조사시험을 별도로
    실시하며, 검증목적상 적합한 경우에는 정상운전조건에서의 정상방사선량과 사고방사선량을 합친 총집적선량(TID)을
    사용하여 내환경검증의 방사선노화시험을 실시하기도 합니다.

    사고환경시험에는 원자력발전소의 원자로건물(Reactor Containment Building) 내에 설치되는 기기/부품에 적용하는
    원자로냉각재상실사고시험(LOCA Test)를 비롯하여, 원자로빌딩 외부의 주증기차단밸브실(Main Steam Isolation Valve
    Room)에 설치되는 기기/부품에 대해 적용하는 주증기배관파단사고시험(MSLB Test)와 고에너지배관 주변에 설치되는
    기기/부품에 대한 고에너지배관파단사고시험(HELB Test) 등이 포함됩니다.

  • 사고환경해석
    Accident Environmental Analysis

    설계기준사고환경에 대한 해석적 검증방법으로서 기존에 검증된 기기나 부품에 대해 수행되었던 시험조건 및 시험결과의
    적합성 및 정당성을 평가하기 위해 사고환경곡선선형해석(Linear Slope Analysis)과 사고환경열화등가해석(Degradation
    Equivalent Analysis)     방법을 사용 합니다.

  • 원자로냉각재상실사고시험(LOCA Test)

  • 주증기배관파단사고시험(MSLB Test)

  • 고에너지배관파단사고시험(HELB Test)

  • 사고환경곡선선형해석
    (Linear Slope Analysis)

  • 사고환경열화등가해석
    (Degradation Equivalent Analysis)

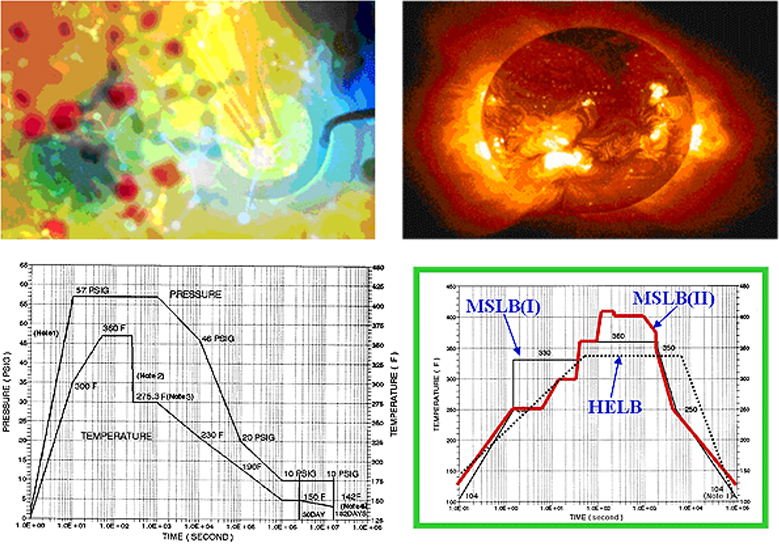

  • 냉각재상실사고시험 (LOCA Test)

    원자력발전소의 원자로건물 내부에 설치되는 기기/부품의 안전성능을 입증하기 위해 냉각재상실사고
    진행기간(Transient Period: 약 24시간) 및 사고후기간(Post-LOCA Period: 약364일)을 포함한 총 1년간의 사고환경조건을 모의

    • 사고진행기간(~24시간): 사고프로파일(LOCA Profile)에 따라 실제사고상태를 모의

    • 사고후기간(~365일): 가속노화시험(Accelerated Aging Test) 수행

    이미지

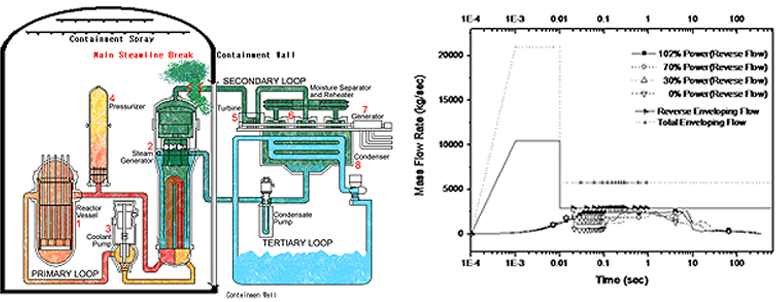

  • 주증기배관파단사고시험 (MSLB Test)

    주증기차단밸브실(Main Steam Isolation Valve Room)에 설치되는 기기/부품의 안전성능을 입증하기 위해 실제사고상태와
    동일한 환경조건으로 시험

    • 사고기간(24시간) 동안 주증기배관파단사고프로파일(MSLB Profile)에 따라 시험

    이미지

  • 고에너지배관파단사고시험 (HEIR Test)

    고에너지배관주변구역에 설치되는 기기/부품의 안전성능 입증을 위해 실제 사고상태와 동일한 환경조건으로 시험

    • 고기간(24시간) 동안 고에너지배관파단사고프로파일(HELB Profile)에 따라 시험

    이미지

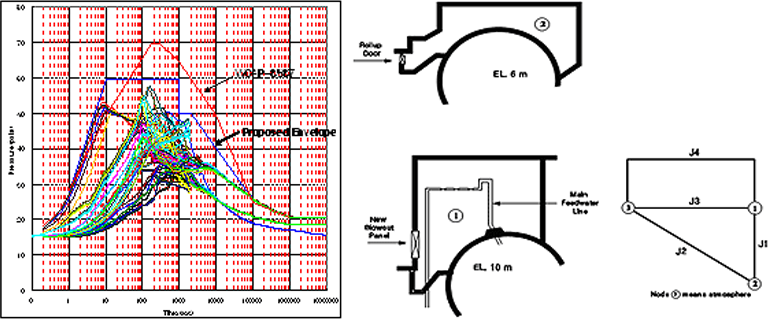

  • 사고환경곡선 선형해석 (unear Slope Analysis)

    설계기준사고 하에서 시간에 따른 사고환경인자온도/압력)의 변화(비선형)가 기기/부품의 안전성능에 미치는 영 향의 정도를
    평가하기 위해 해당 기기/부품에 대해 수행된 설계기준사고시험결과를 사고환경시험프로파일 (DBA Test Profile)에 대해
    특정한 운전환경조건(온되압력)에서 선형해석방법으로 평가함으로써 사고검증시험결과의 정당성을 입증

    이미지

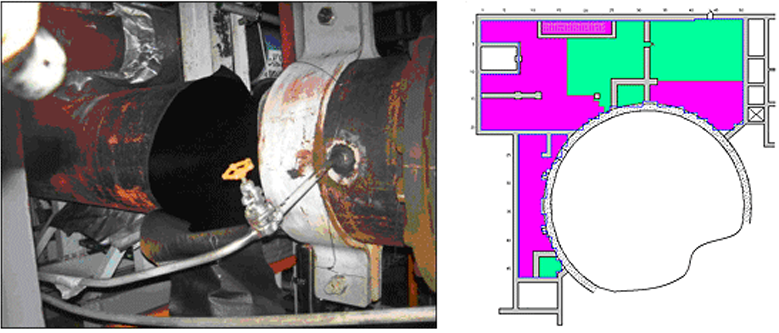

  • 사고환경열화 등가해석 (Degradaton Equivalent Analysist)

    사고검증대상 기기나 부품의 안전성능이 입증된 특정설계기준사고조건에 대한 사고시험결과가 다른 발전소의 설계기준사고
    또는 새로운 사고환경조건 하에서도 만족스러운지를 사고환경시험프로파일(DBA Test Profile)에 대해 등가해석을 통해 입증

    이미지
